【HPE/ProLiant】Gen 10 サーバーセットアップメモ

HPE ProLiant の Gen 10 サーバー(ML350)を初めてセットアップしたので、セットアップ手順や Gen 9 との違い、留意点などをつらつら書いて行く。



セットアップ手順

Intelligent Provisioning 初期セットアップ

スクリーンショットを取得する為、iLOの設定は先に終わらせてます。

①立ち上がり時、[F10]キーを押下し、「Intelligent Provisioning」を起動させる。

f:id:michio_s:20180531012401p:plain

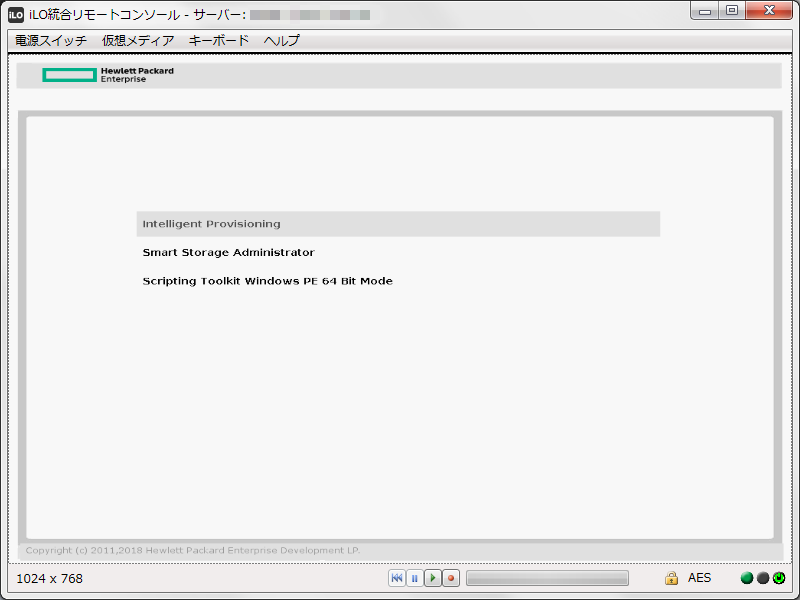

②表示されたメニューから「Intelligent Provisioning」を選択する。

f:id:michio_s:20180531012619p:plain

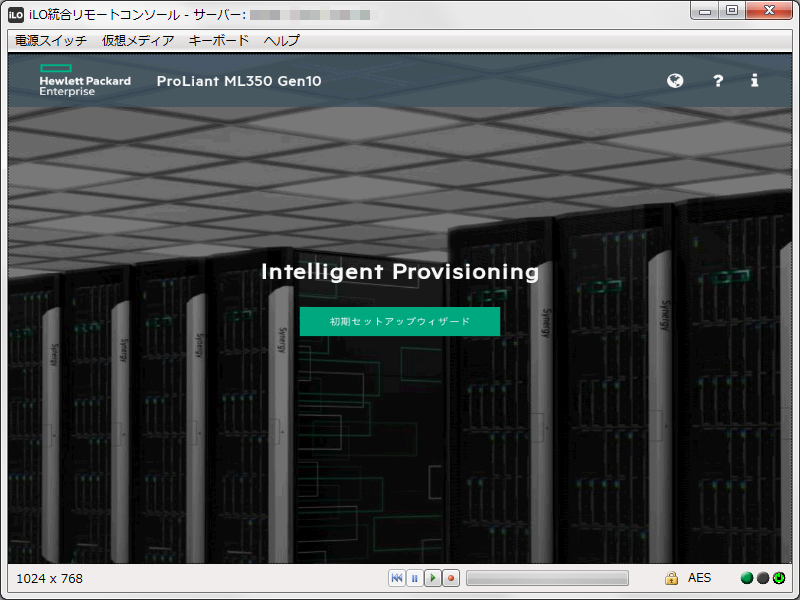

③[初期セットアップウィザード]ボタンを押下する。

f:id:michio_s:20180531012753p:plain



④自身の環境に合わせて、項目を選択し、[次へ]を押下する。f:id:michio_s:20180531012924p:plain

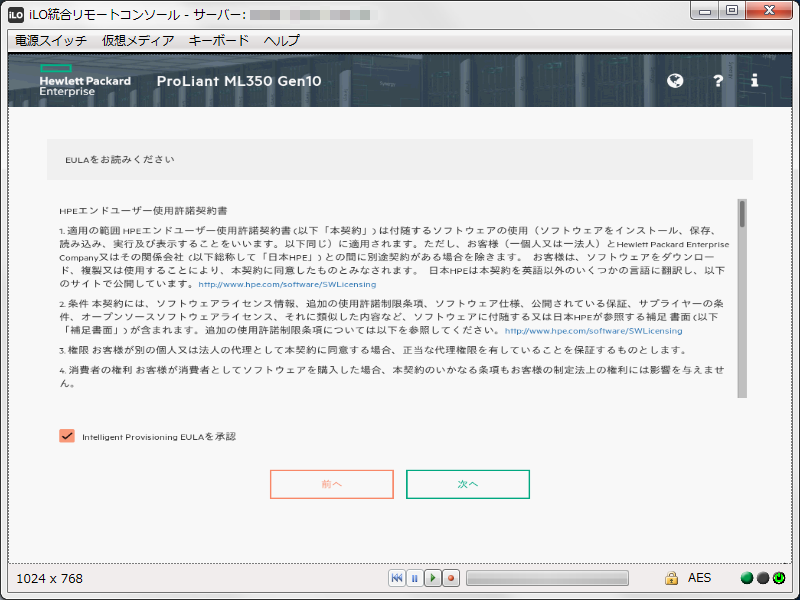

⑤「Intelligent Provisioning EULAを承認」を✔︎し、[次へ]を押下する。

f:id:michio_s:20180531013330p:plain



⑥要件に合わせて、項目を選択し、[次へ]ボタンを押下する。

「このサーバーを使用する目的は何ですか?」のリストで選択した項目により、電力消費とパフォーマンスの要件(ワークロードプロファイル)が決定されます。ワークロードプロファイルには、「一般的な電力効率のコンピューティング 」、「一般的なピーク周波数のコンピューティング」、「一般的なスループットのコンピューティング」、「仮想化 - 電力効率」、「仮想化 - 最大パフォーマンス」、「低レイテンシ」等々、様々な項目があります。

f:id:michio_s:20180531013603p:plain

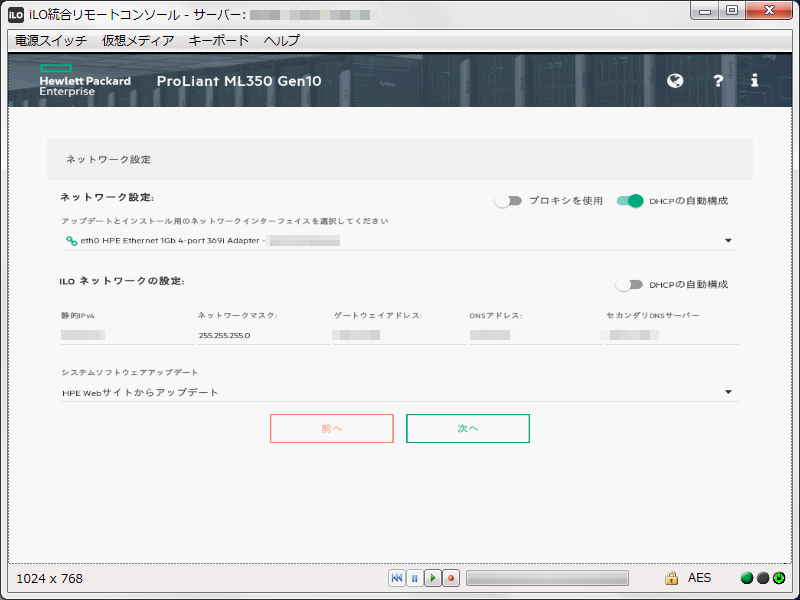

⑦必要な場合、各ネットワーク項目を入力し、[次へ]ボタンを押下する。

f:id:michio_s:20180531015551p:plain

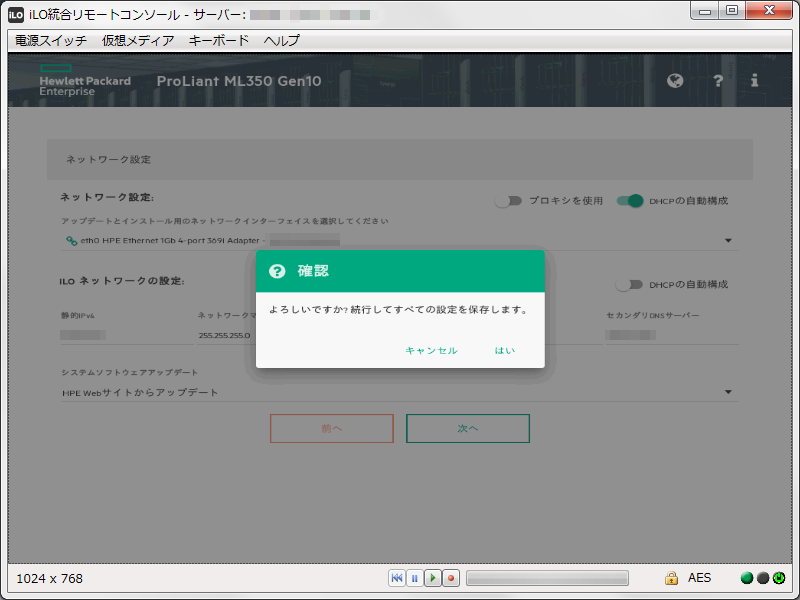

⑧確認ダイアログが表示されるので、良ければ、[はい]ボタンを押下する。

f:id:michio_s:20180531015753p:plain



RAID構成

人それぞれ好みの手順があると思いますが、当方はとりあえずRAIDの構成から行います。

①Intelligent Provisioning のトップメニューから[メンテナンスの実行]ボタンを押下する。

f:id:michio_s:20180531020144p:plain

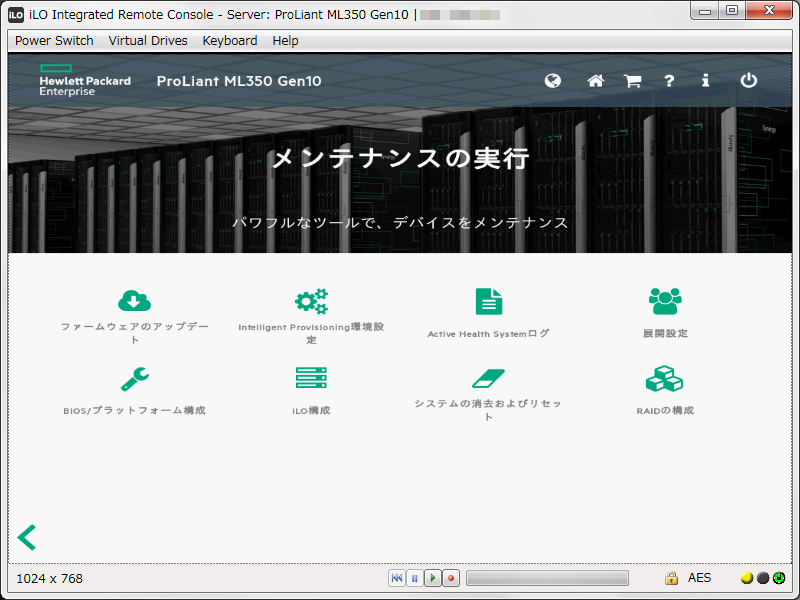

②[RAIDの構成]アイコンをクリックする。

f:id:michio_s:20180531020633p:plain



③(見慣れた)Smart Storage Administrator が起動するので、設定したい Smart アレイコントローラー(今回の場合、「HPE Smart Array P408i-a SR Gen10」)を選択する。

f:id:michio_s:20180531021007p:plain

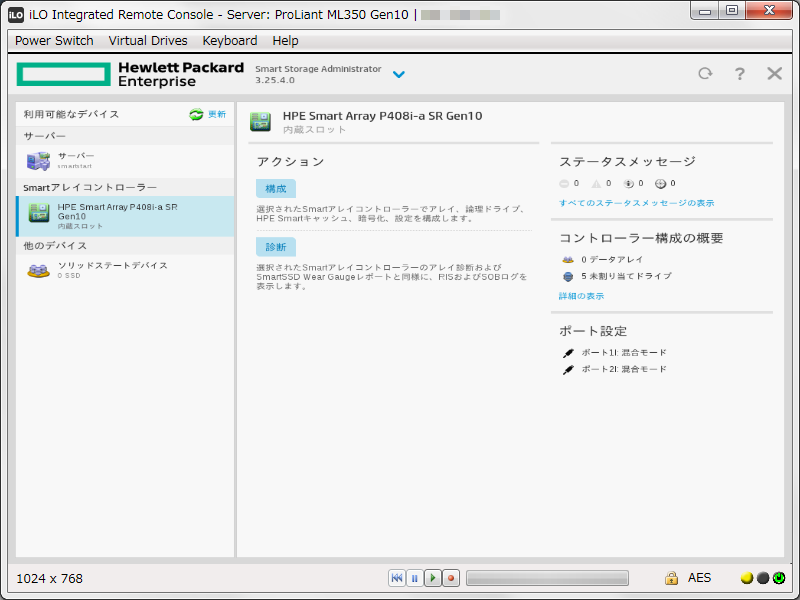

④[構成]ボタンを押下する。

f:id:michio_s:20180531021348p:plain



⑤[アレイの作成]ボタンを押下する。

f:id:michio_s:20180531021533p:plain

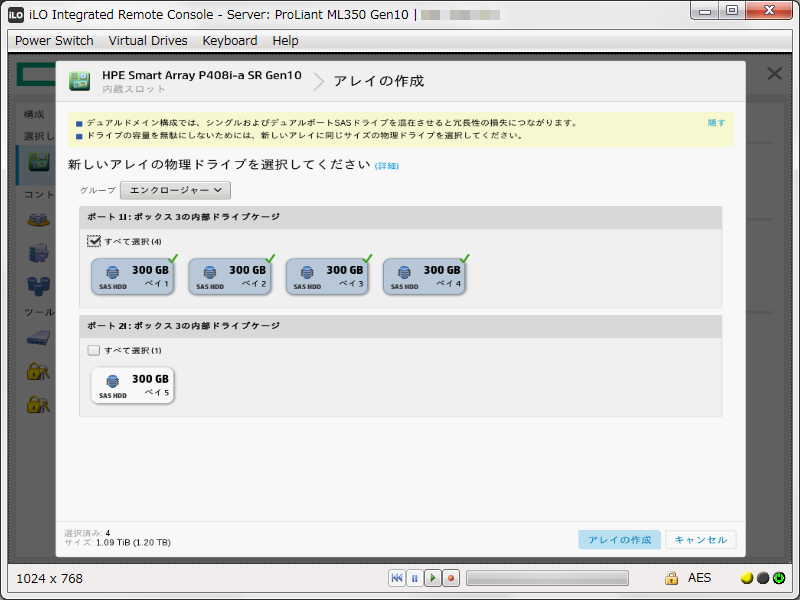

⑥アレイの対象となる物理ドライブを選択し、[アレイの作成]ボタンを押下する。

f:id:michio_s:20180531021711p:plain

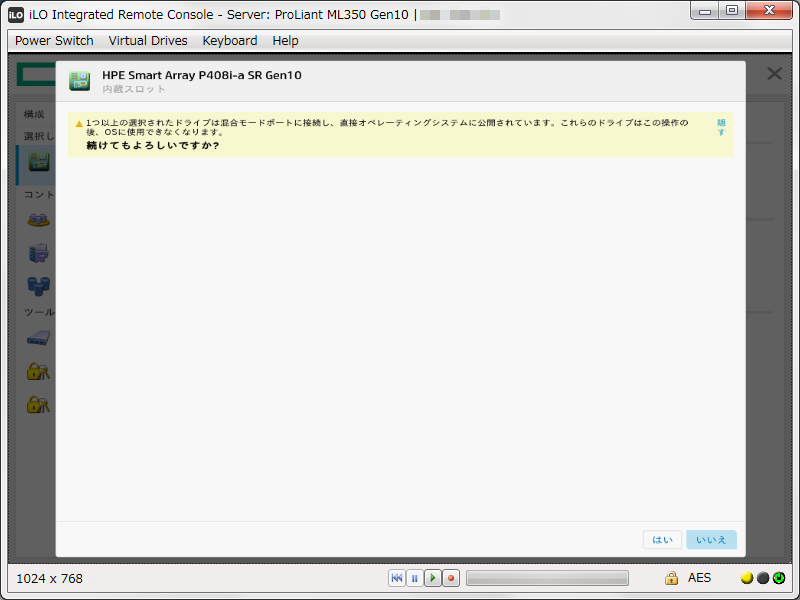

⑦初めて見たメッセージで何のこっちゃですが、混合モードポートに繋がっている物理ドライブをアレイに含めようとすると、このメッセージが表示される(多分)。

RAIDとHBAを同時にサポートする混合モードに対応したコンローラのポートが混合モードポートになる。混合モードについては、「HPE Smart アレイ SR Gen10 ユーザーガイド」に記述がある。

f:id:michio_s:20180531022025p:plain



RAIDレベルを選択(今回はRAID 5)し、[論理ドライブの作成]ボタンを押下する。

f:id:michio_s:20180531023613p:plain

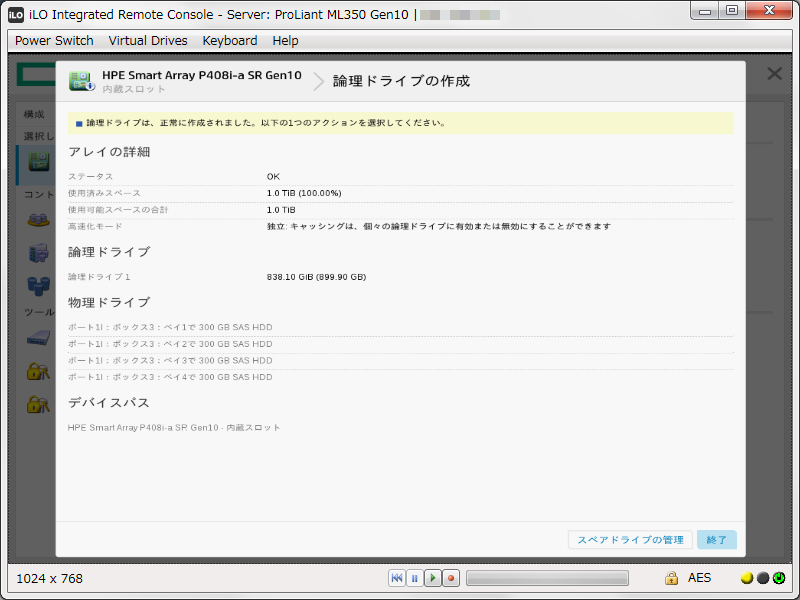

⑨物理ドライブの残り1本をホットスペアにするので、[スペアドライブの管理]ボタンを押下する。

f:id:michio_s:20180531023820p:plain



⑩スペアドライブにする物理ドライブとスペアドライブタイプ(個人的には専用スペアドライブ推し)を選択し、[保存]ボタンを押下する。

f:id:michio_s:20180531024031p:plain



⑪[はい]ボタンを押下する。

f:id:michio_s:20180531024933p:plain

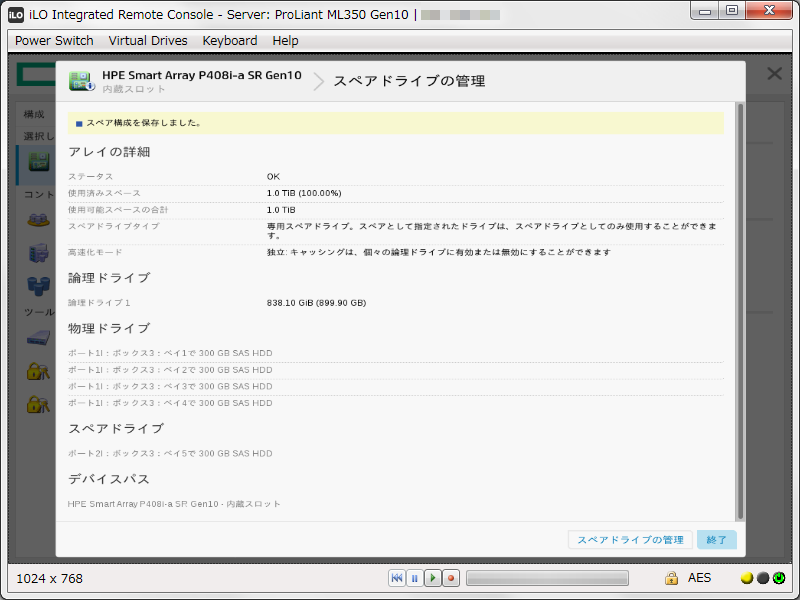

⑫スペアドライブも設定できたので、[終了]ボタンを押下する。

f:id:michio_s:20180531025206p:plain

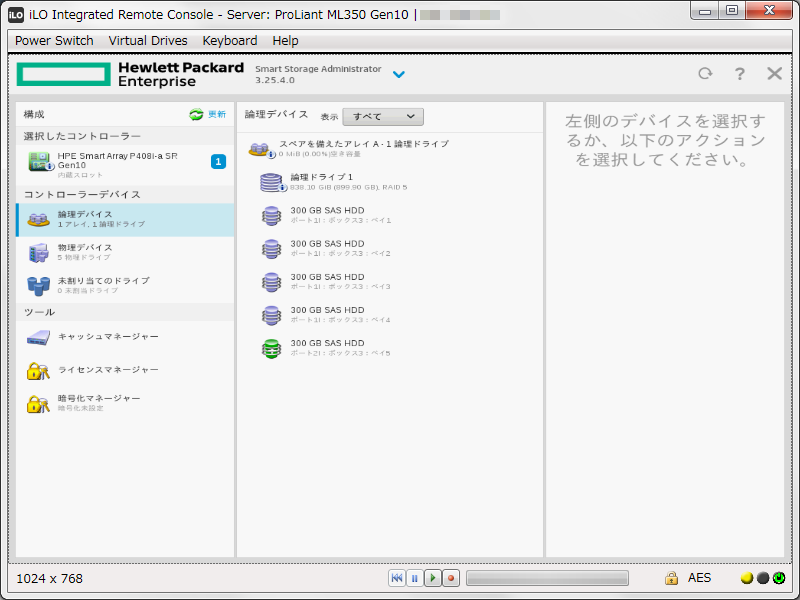

RAIDの構成が完了したので、左上の×で Smart Storage Administrator を終わらせる。

f:id:michio_s:20180531025355p:plain

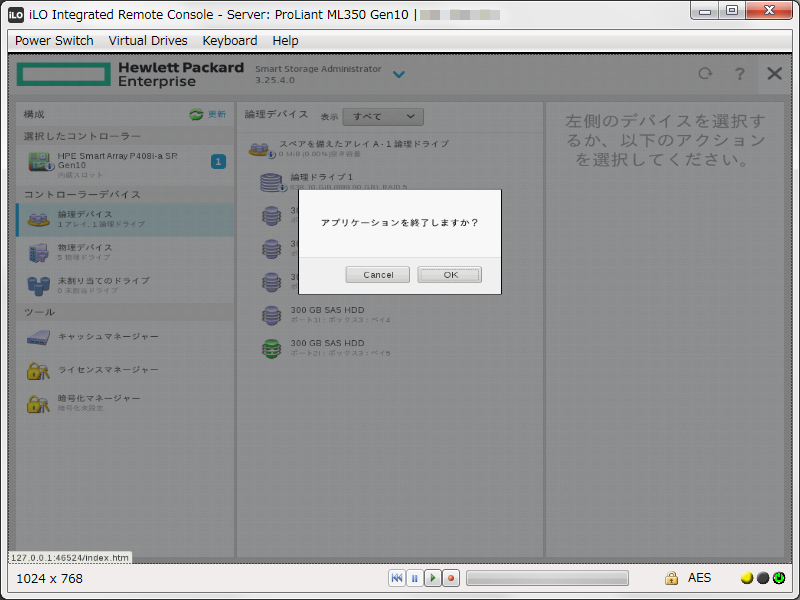

⑭確認メッセージでは、[OK]ボタンを押下する。

f:id:michio_s:20180531025552p:plain



OSインストール

①Intelligent Provisioning のトップメニューから[EXPRESS OS INSTALL]ボタンを押下する。

f:id:michio_s:20180531020144p:plain

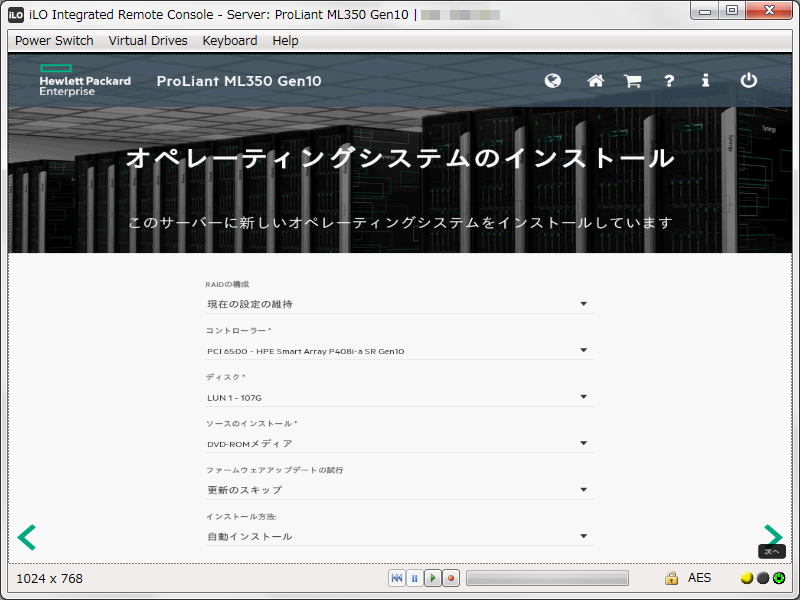

②各項目を選択し、[次へ]ボタンを押下します。

  • RAID構成・・・事前に作成したので「現在の設定の維持」
  • コントローラー・・・OSインストール先ディスクが接続されているコントローラー
  • ディスク・・・OSインストール先ディスク(※先のRAID構成で作成した内容と違うと思われた方は鋭い)
  • ファームウェアアップデートの施行・・・事前にネットワーク情報を設定しているか等によると思うが、後で「Service Pack for ProLiant(SPP)」のメディアを使用して実施した方が楽なような気がする
  • インストール方法・・・楽をしたいので「自動インストール」

f:id:michio_s:20180531030505p:plain



③メディアソースのチェックが完了したら、[>](次へ)をクリックする。

f:id:michio_s:20180531031459p:plain

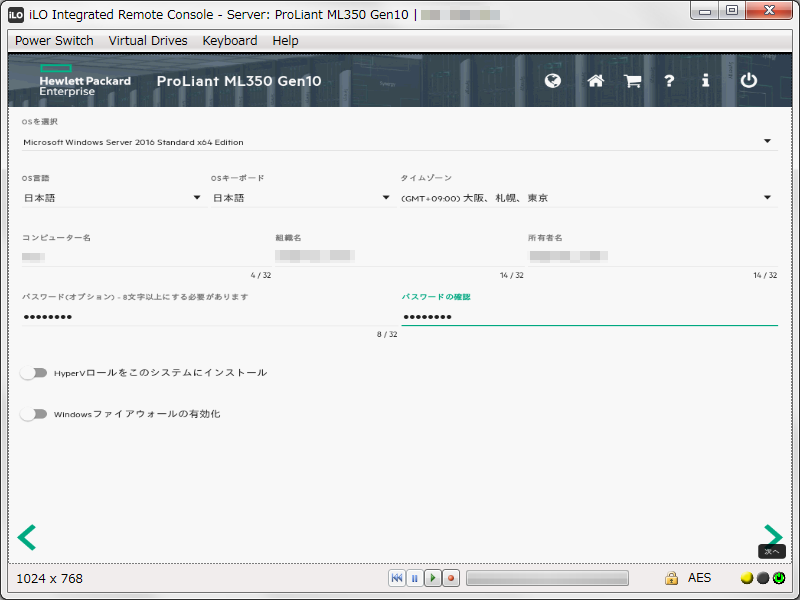

④OSのインストールパラメータを入力し、[>](次へ)をクリックする。

f:id:michio_s:20180531031925p:plain

Gen 9 までの Intelligent Provisioning ではOSインストールパーティションのサイズを指定できたが、このサーバー搭載の Intelligent Provisioning ではパーティションサイズの指定はできないとのこと(論理ディスクの最大サイズになる)。よって、パーティションを分けたい場合、⑴インストール方法を「手動インストール」で行うか、⑵「自動インストール」後にパーティションを縮小し、余剰領域に新規パーティションを作成するか、⑶今回実施したRAID構成において論理ディスクを分けるか、になると考える。

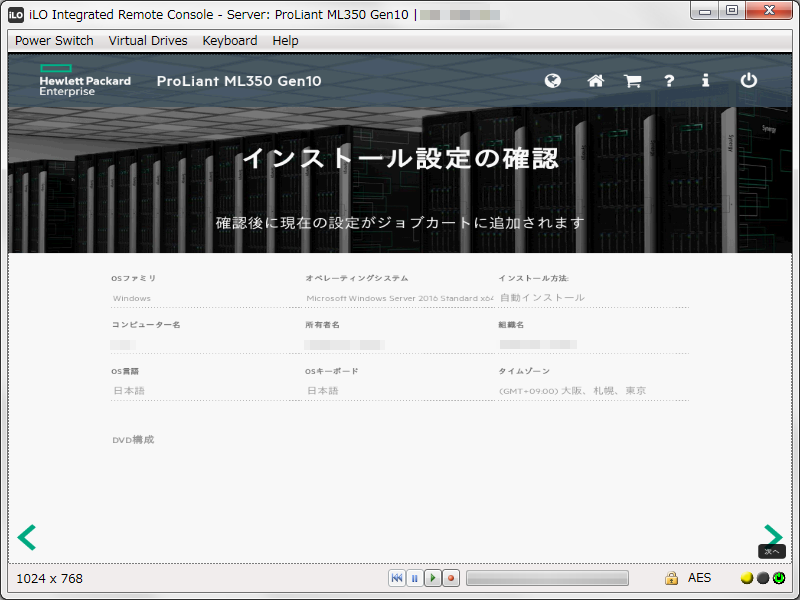

⑤インストール設定に問題なければ、[>](次へ)をクリックする。

f:id:michio_s:20180531032557p:plain



⑥一瞬「ジョブって?」となったが、OSのインストール以外に行う作業は無いので[すぐに起動]ボタンを押下し、「Express OS install」ジョブを始める。

f:id:michio_s:20180531032707p:plain

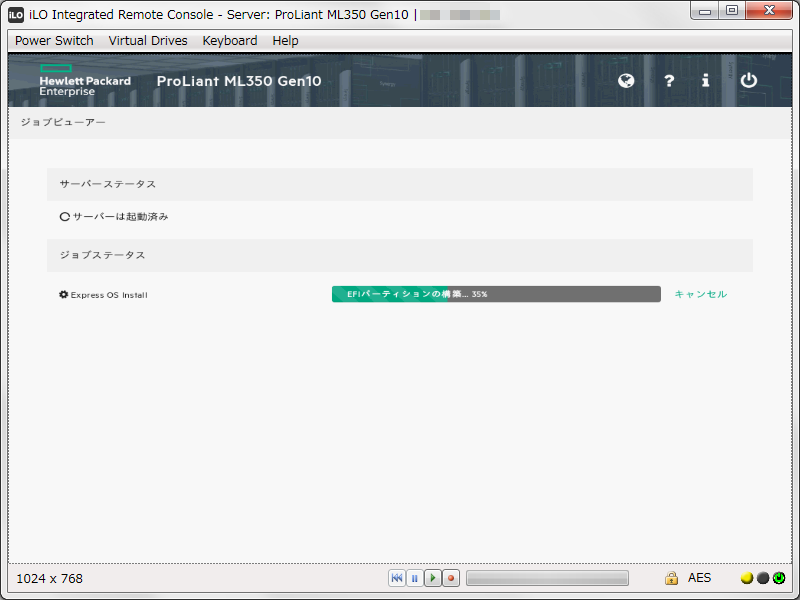

⑦OSのインストールが始まるので、しばし待つ。

f:id:michio_s:20180531033124p:plain

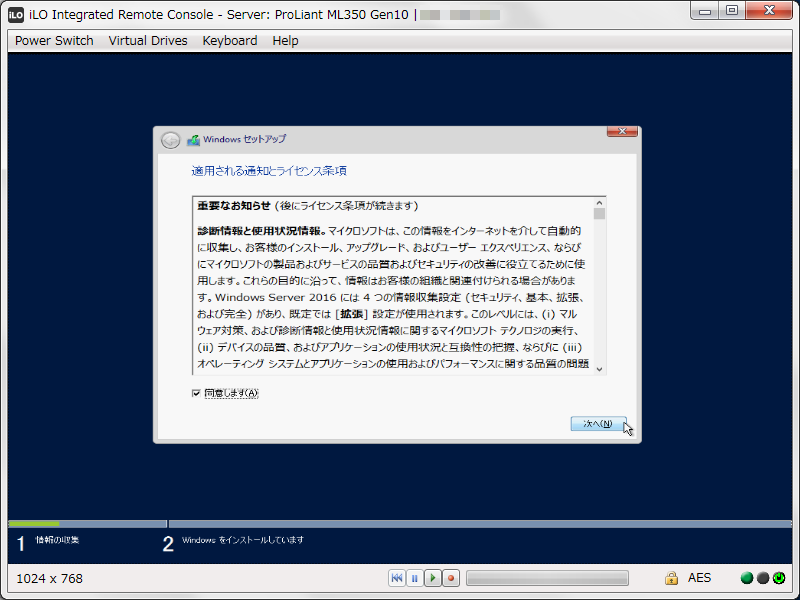

⑧自動でサーバーが再起動し、何かしらの処理が行われた後、Windows のライセンス認証ダイアログが表示されるので、「同意します」に✔︎を入れ、[次へ]ボタンを押下する。

f:id:michio_s:20180531033414p:plain

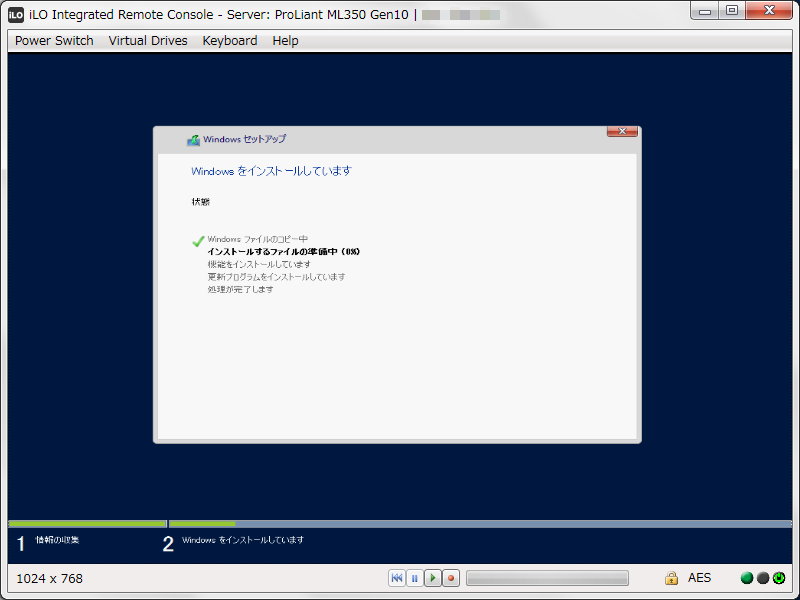

⑨通常の Windows セットアップが始まるので、しばし待つ。

f:id:michio_s:20180531033728p:plain

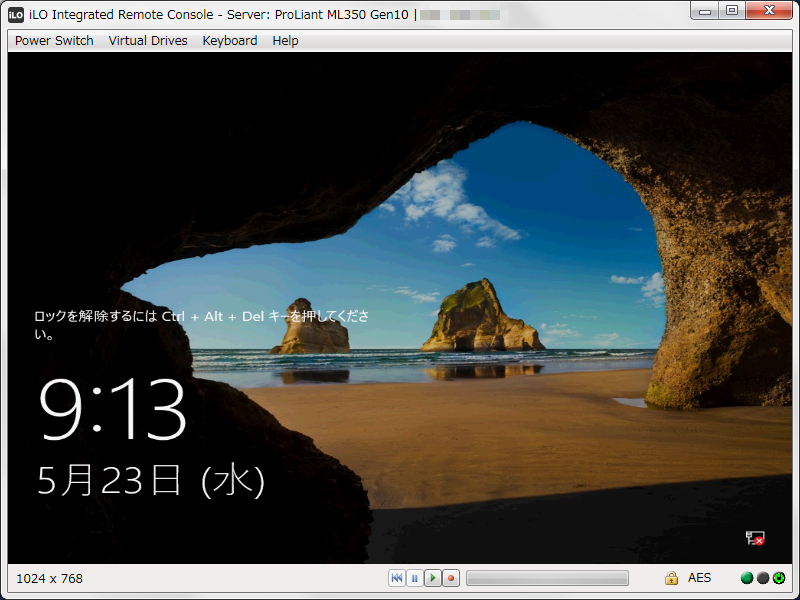

⑩再起動後、Windows Server 2016 のログイン画面が表示されるので、ログインする。

f:id:michio_s:20180531033954p:plain

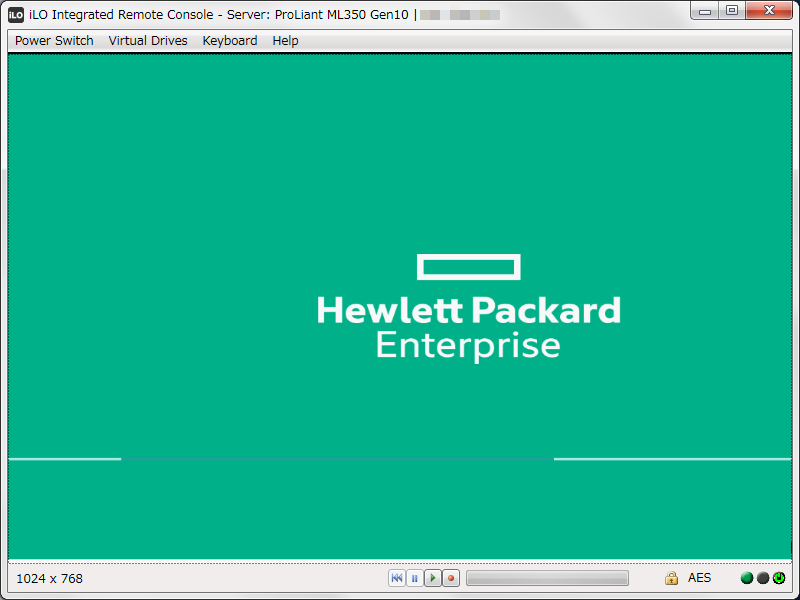

⑪ログイン直後、HPE独自のセットアップ処理が走るので、しばし待つ。

f:id:michio_s:20180531034114p:plain

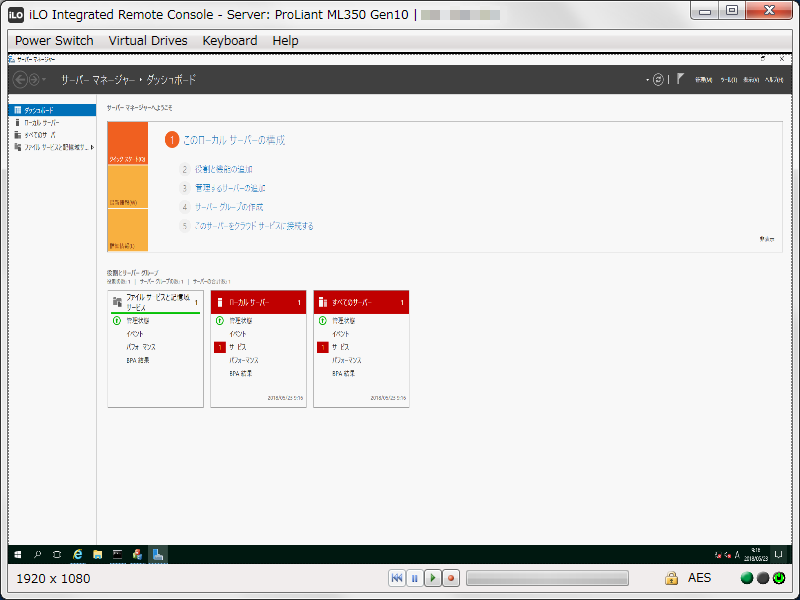

⑫OSインストール完了。

f:id:michio_s:20180531034328p:plain



TIPS

ディスクの管理に謎の(メディアなし)リムーバブルドライブが?

f:id:michio_s:20180531035856p:plain

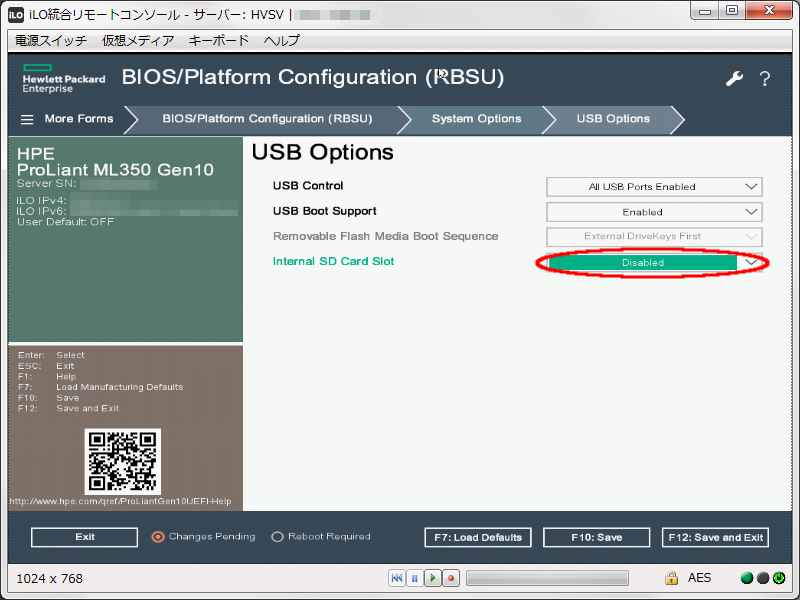

⇨Gen 10 サーバー内蔵の「Internal SD Card Slot」の可能性がある。RBSUで該当項目があった場合、無効にする。

f:id:michio_s:20180531040252p:plain

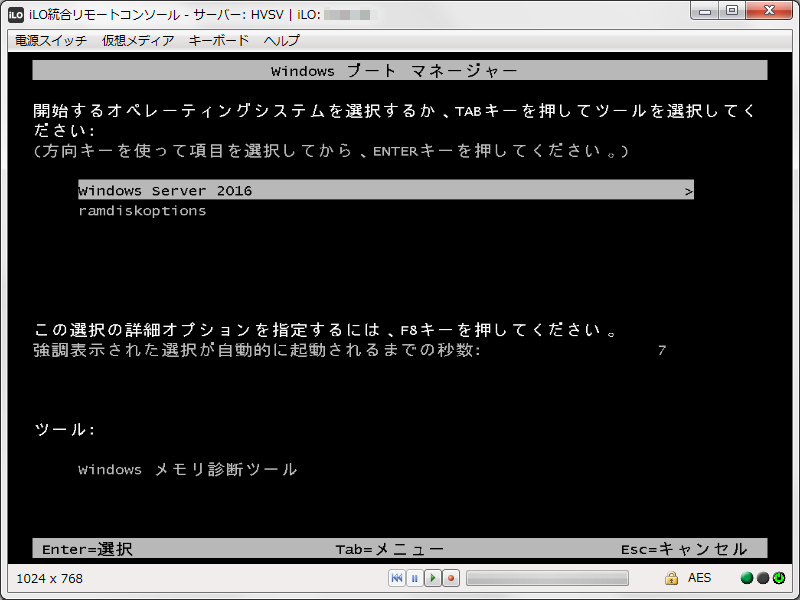

起動時に Windows ブート マネージャー が表示される。

f:id:michio_s:20180531040645p:plain

⇨Intelligent Provisioningのバージョンに依存するとのこと。bcdedit コマンドを使用し、「ramdiskoptions」のブートエントリを削除する。


bcdedit /enum
 :
Windows ブート ローダー
--------------------------------
identifier              {xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxx}
device                  ramdisk=[C:]¥source¥boot.wim,{ramdiskoptions}
path                    \Windows\system32\winload.efi
description             Windows PE
:

bcdedit /delete {xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxx}

複数表示される Windows ブート ローダーの一番下(Windows PE)のエントリを削除する。

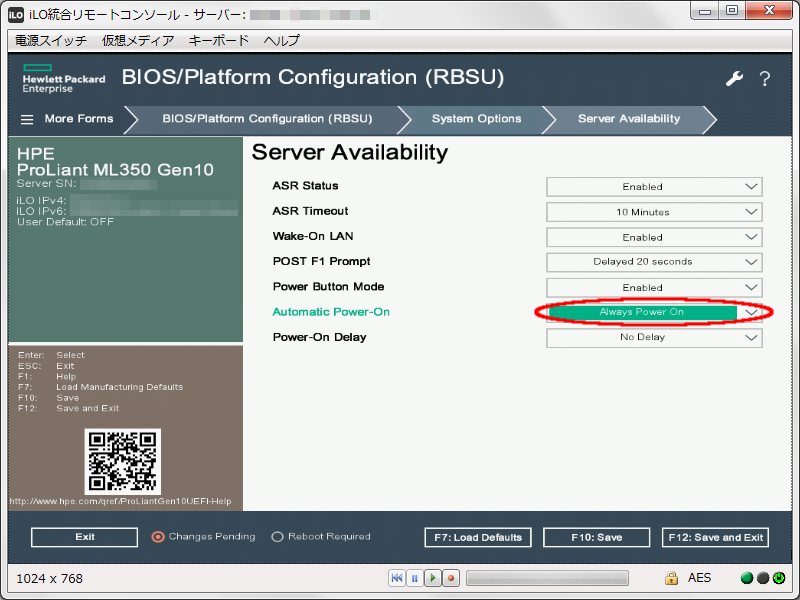

サーバーに電力が供給されたら、自動で起動するようにしたい。

f:id:michio_s:20180531043612p:plain

⇨RBSU→System Options→Server Availability 内の[Automatic Power-On]を「Always Power On」にする。



Service Pack for ProLiant(SPP)を実行しても、System Management Homepage が入らない。

⇨「HPE System Management Homepageは、提供終了になっており、HPE Gen10サーバーでサポートされていません。」とのこと(HPE Support document - HPE Support Center



HPE Insight Diagnostics は Gen 10 サーバーではサポート対象外です。

⇨「HPE ProLiant Gen10シリーズサーバーでは、HPE Insight Diagnosticsの代りにHPE Integrated Lights-Out (iLO)を使用して調査、診断またはテストを行います。」とのこと(HPE Support document - HPE Support Center



-以上
